Trong thiết kế bảng mạch in (PCB), độ dày của lớp đồng đóng vai trò vô cùng quan trọng, tác động trực tiếp đến hiệu suất điện, khả năng quản lý nhiệt, độ bền cơ học cũng như độ tin cậy tổng thể của bảng mạch. Việc lựa chọn độ dày lớp đồng phù hợp là bước thiết yếu nhằm tối ưu hóa tính toàn vẹn của tín hiệu, khả năng truyền tải dòng điện và khả năng tản nhiệt.

Các tiêu chuẩn độ dày đồng phổ biến

Độ dày của đồng trong PCB thường được đo bằng đơn vị ounce trên foot vuông (oz/ft²). Theo đó, 1 oz đồng khi được trải đều trên một foot vuông sẽ cho ra lớp đồng có độ dày khoảng 35 micromet (μm) hoặc 1.4 mils. Trong sản xuất PCB, các mức độ dày tiêu chuẩn bao gồm:

• 0.5 oz (18 μm hoặc 0.7 mils): Thường được sử dụng trong các ứng dụng nhẹ và công suất thấp, nơi chi phí và không gian là ưu tiên hàng đầu.
• 1 oz (35 μm hoặc 1.4 mils): Đây là mức độ dày phổ biến nhất, rất lý tưởng cho các PCB tiêu chuẩn sử dụng trong đồ điện tử tiêu dùng và các mạch đa dụng.
• 2 oz (70 μm hoặc 2.8 mils): Phù hợp cho thiết bị điện tử công suất, ứng dụng ô tô và các mạch dòng điện cao yêu cầu điện trở thấp cùng hiệu suất tản nhiệt tốt.
• 3 oz (105 μm hoặc 4.2 mils) trở lên: Được ứng dụng trong các hệ thống công nghiệp, hệ thống phân phối điện và các mạch yêu cầu độ bền cũng như khả năng chịu dòng điện vượt trội.

Các yếu tố quyết định lựa chọn độ dày mạch đồng

Việc chọn độ dày đồng chuẩn xác đòi hỏi các kỹ sư phải cân bằng giữa các yếu tố liên quan đến hiệu suất, chi phí và tính khả thi trong sản xuất. Dưới đây là 4 yếu tố chính quyết định:

• Khả năng chịu dòng điện và chiều rộng đường mạch (Trace Width): Để xác định được độ dày đồng cần thiết, các nhà thiết kế thường dựa vào tiêu chuẩn IPC-2221 hoặc hướng dẫn IPC-2152, trong đó cung cấp các công thức và biểu đồ tính toán chiều rộng đường mạch dựa trên yêu cầu dòng điện. Việc sử dụng đồng dày hơn cho phép các kỹ sư thu hẹp kích thước chiều rộng đường mạch, từ đó tối ưu hóa cách bố trí linh kiện và giảm bớt kích thước tổng thể của PCB.
• Độ phức tạp trong sản xuất và chi phí: Sử dụng đồng dày đòi hỏi các kỹ thuật chế tạo tiên tiến hơn, điển hình như kiểm soát độ sâu khi ăn mòn (controlled-depth etching) và các quy trình mạ bổ sung. Những yếu tố này làm tăng chi phí sản xuất và đôi khi làm hạn chế sự linh hoạt trong khâu thiết kế. Điều quan trọng là phải làm việc với các nhà sản xuất có chuyên môn về mạch đồng dày để đảm bảo chất lượng thành phẩm.
• Giới hạn ăn mòn (Etching Limitations) và ràng buộc thiết kế: Khi độ dày của đồng tăng lên, quy trình ăn mòn hóa học trở nên thách thức hơn. Quá trình ăn mòn thông thường chỉ có thể xử lý tốt lớp đồng dày tối đa 3 oz; vượt qua mức này đòi hỏi kỹ thuật chuyên dụng. Lớp đồng dày có thể dẫn đến hiện tượng ăn mòn luồn (undercutting), làm ảnh hưởng đến độ chính xác và tính toàn vẹn của đường mạch. Do đó, người thiết kế phải đặc biệt lưu ý đến các quy định về chiều rộng đường mạch và khoảng cách tối thiểu.
• Cấu trúc lớp PCB (Stackup) và thiết kế đa lớp: Ở các bảng mạch in đa lớp (multilayer PCBs), độ dày lớp đồng ở các lớp bên trong phải được tính toán và lựa chọn cẩn thận nhằm cân bằng giữa tính toàn vẹn tín hiệu và khả năng chịu nhiệt. Yêu cầu bắt buộc là tổng độ dày của PCB (bao gồm các lớp điện môi và lớp mạ đồng) phải đạt yêu cầu thiết kế mà không vượt quá các giới hạn về cơ học hay trọng lượng.

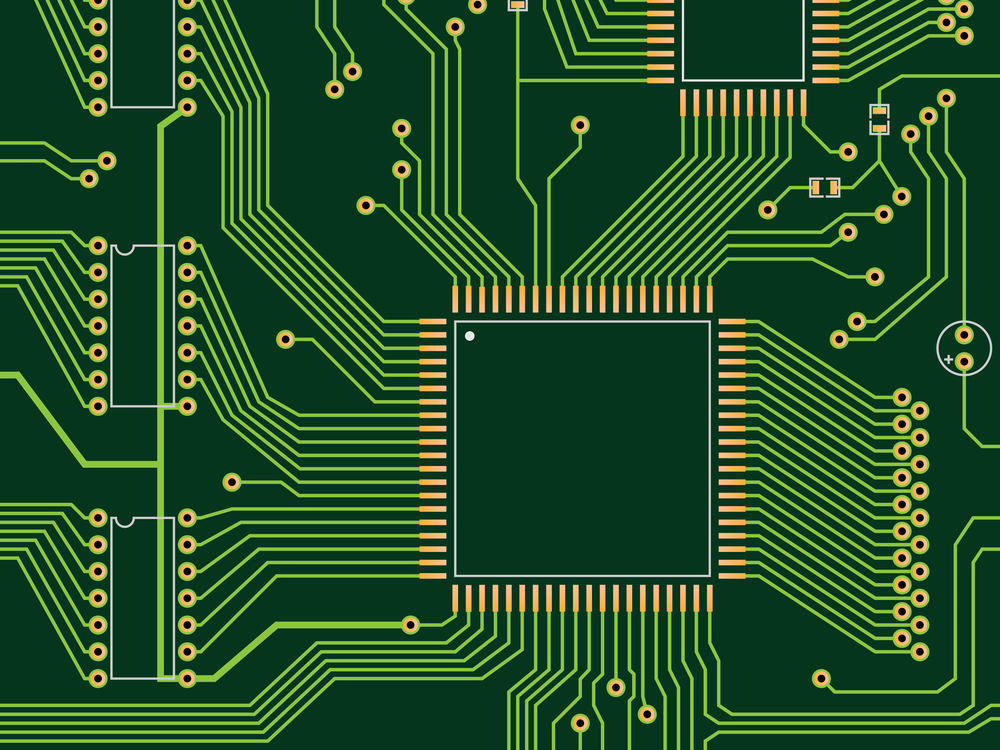

Mạch đồng

Tầm quan trọng của độ dày đồng đối với hoạt động của PCB

Khi độ dày đồng được lựa chọn đúng, nó sẽ tác động tích cực đến nhiều khía cạnh kỹ thuật:

• Hiệu suất điện: Các đường mạch dày làm giảm điện trở, hạn chế tối đa độ sụt áp và suy hao năng lượng; điều này đặc biệt cần thiết cho mạng phân phối điện (PDN), mạch tần số cao và mạch dòng cao.
• Quản lý nhiệt: Đồng dày giúp tản nhiệt nhanh hơn, tránh nguy cơ quá nhiệt trong các linh kiện tỏa nhiệt nhiều như bộ khuếch đại, đèn LED hay thiết bị hàng không, ô tô.
• Độ bền cơ học: Mạch đồng dày chống chịu rung động, tác động cơ học và ứng suất môi trường tốt hơn, ứng dụng tốt trong quân sự, hàng không và PCB dẻo.
• Độ cách điện: Việc sử dụng mạch đồng dày làm tăng khe hở an toàn, cải thiện hiệu suất cách điện dùng cho điện áp cao (ví dụ trong BMS xe điện).
• Tính toàn vẹn tín hiệu: Bề dày của đồng hỗ trợ tốt trong việc nối đất và che chắn chống nhiễu điện từ (EMI) cho các mạch dữ liệu tốc độ cao hoặc sóng RF.

Độ dày mạch đồng là một yếu tố nền tảng cấu thành nên hiệu suất điện, tản nhiệt, cũng như độ bền bỉ của PCB. Dù độ dày 1 oz có thể đáp ứng hầu hết các mạch điện cơ bản, nhưng với những ứng dụng chuyên dụng thì việc nâng cấp độ dày đồng là điều kiện bắt buộc. Một thiết kế mạch tối ưu đòi hỏi các kỹ sư phải cân nhắc kỹ lưỡng các yêu cầu về dòng điện, giới hạn chịu nhiệt, khả năng gia công sản xuất cũng như ngân sách dự án.
