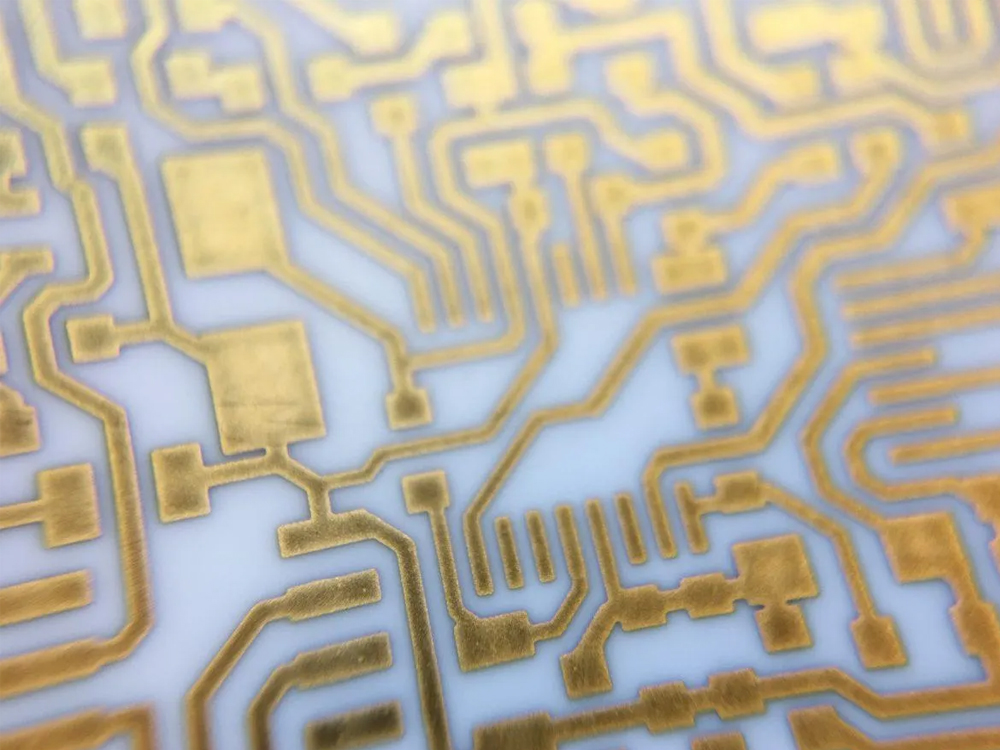

Trong kỷ nguyên của các thiết bị điện tử công suất lớn, hệ thống viễn thông 5G và công nghệ hàng không vũ trụ, các loại vật liệu truyền thống như FR4 (sợi thủy tinh và epoxy) dần lộ ra những hạn chế về khả năng chịu nhiệt và tản nhiệt. Đây chính là lúc Mạch in gốm (Ceramic PCB) khẳng định vị thế của mình. Thay vì sử dụng nền hữu cơ, Ceramic PCB sử dụng các tấm nền bằng vật liệu gốm vô cơ, mang lại những đặc tính lý hóa vượt trội.

1. Đặc điểm nổi bật của Mạch in gốm (Ceramic PCB)

Vật liệu gốm mang lại cho PCB những đặc điểm mà các loại vật liệu khác khó có thể sánh kịp:

1.1. Khả năng dẫn nhiệt cực cao (High Thermal Conductivity)

Đặc điểm quan trọng nhất của Ceramic PCB là khả năng tản nhiệt. Trong khi FR4 chỉ có độ dẫn nhiệt khoảng 0.2 – 0.5 W/mK, các loại gốm như Alumina (Al₂O₃) có độ dẫn nhiệt từ 20-35 W/mK, và Aluminum Nitride (AlN) có thể đạt tới 170-230 W/mK. Điều này giúp nhiệt lượng từ các linh kiện công suất lớn được truyền đi nhanh chóng, ngăn ngừa hiện tượng quá nhiệt và kéo dài tuổi thọ thiết bị.

1.2. Hệ số giãn nở nhiệt (CTE) tương thích hoàn hảo

Hệ số giãn nở nhiệt của gốm rất gần với hệ số của các chip bán dẫn (Silicon). Điều này cực kỳ quan trọng trong các môi trường thay đổi nhiệt độ liên tục. Sự tương đồng về CTE giúp giảm thiểu ứng suất cơ học lên các mối hàn, ngăn chặn hiện tượng nứt gãy mối nối giữa chip và bảng mạch – một lỗi phổ biến trên các bảng mạch FR4 hoặc kim loại truyền thống.

1.3. Khả năng cách điện và độ bền điện môi tuyệt vời

Gốm là vật liệu cách điện tự nhiên xuất sắc. Ngay cả ở nhiệt độ và độ ẩm cao, nó vẫn duy trì được điện trở cách điện lớn. Điều này cho phép các nhà thiết kế thu nhỏ khoảng cách giữa các đường mạch mà không lo ngại về hiện tượng phóng điện hay rò rỉ dòng điện.

1.4. Độ bền hóa học và tính chất vô cơ

Vì có bản chất là vật liệu vô cơ, Ceramic PCB có khả năng kháng lại sự ăn mòn của hóa chất, độ ẩm và các tác động từ môi trường khắc nghiệt. Chúng không bị lão hóa nhanh như các loại nhựa hữu cơ, đảm bảo tính ổn định cho các thiết bị hoạt động trong thời gian dài (như vệ tinh hoặc thiết bị quân sự).

1.5. Hiệu suất ở tần số cao

Mạch in gốm có tổn hao điện môi (Dielectric Loss) rất thấp, giúp tín hiệu truyền dẫn ở tần số cao cực kỳ ổn định và ít bị nhiễu. Đây là lý do chúng được ưu tiên trong các thiết bị Radar và trạm phát sóng viễn thông.

2. Các loại vật liệu chất nền gốm phổ biến

Tùy vào nhu cầu cụ thể về nhiệt và giá thành, người ta sử dụng các loại vật liệu gốm khác nhau:

• Alumina (Al₂O₃): Loại vật liệu phổ biến nhất nhờ sự cân bằng giữa giá thành và hiệu suất. Độ dẫn nhiệt khoảng 20-35 W/mK.

• Aluminum Nitride (AlN): Là “ngôi sao” về tản nhiệt, với độ dẫn nhiệt gấp 7-10 lần so với Alumina. Thường dùng trong đèn LED công suất cao và các module năng lượng mặt trời.

• Beryllium Oxide (BeO): Có độ dẫn nhiệt cực cao nhưng do tính độc hại trong quá trình sản xuất nên hiện nay ít được sử dụng rộng rãi, chủ yếu trong các ứng dụng quân sự đặc thù.

• Silicon Nitride (Si₃N₄) và Silicon Carbide (SiC): Các loại vật liệu mới cung cấp độ bền cơ học cực cao và khả năng chịu sốc nhiệt tốt.

3. Công nghệ sản xuất Mạch in gốm

Quy trình sản xuất Ceramic PCB phức tạp hơn nhiều so với PCB thông thường do độ cứng và tính giòn của vật liệu gốm

3.1. Công nghệ DPC (Direct Plated Copper)

Đây là công nghệ mạ đồng trực tiếp lên nền gốm bằng quy trình phún xạ (sputtering) và mạ điện. DPC cho phép tạo ra các đường mạch có độ chính xác cực cao (tới 50um), rất phù hợp cho các mạch mật độ cao và linh kiện siêu nhỏ.

3.2. Công nghệ DBC (Direct Bonded Copper)

Đồng lá được liên kết trực tiếp với nền gốm thông qua quá trình oxy hóa nhiệt ở nhiệt độ cao. DBC tạo ra lớp đồng dày, có khả năng chịu dòng điện cực lớn, thường dùng trong các module biến tần, xe điện (EV).

3.3. LTCC và HTCC (Low/High Temperature Co-fired Ceramic)

Đây là công nghệ gốm đồng nung đa lớp. Nhiều lớp gốm mỏng được in mạch sau đó ép và nung cùng nhau.

• HTCC: Nung ở nhiệt độ >1500°C, sử dụng các kim loại chịu nhiệt như Tungsten.

• LTCC: Nung ở nhiệt độ thấp hơn (~850°C), cho phép sử dụng các kim loại dẫn điện tốt như Bạc (Ag) hoặc Vàng (Au).

3.4. Phương pháp ép lớp (Lamination)

PCBAIR cung cấp hai phương pháp chính:

• Normal Lamination: Sử dụng lớp keo điện môi (PP), chi phí thấp nhưng độ dẫn nhiệt tổng thể bị giảm.

• Sintering Lamination (Ép thiêu kết): Các phân tử tại bề mặt tiếp xúc tự di chuyển và liên kết với nhau dưới áp suất và nhiệt độ cao, tạo ra liên kết bền vững mà không làm giảm độ dẫn nhiệt của chất nền.

4. Thông số kỹ thuật tham khảo

Dưới đây là bảng thông số khả năng sản xuất Ceramic PCB tiêu chuẩn

5. Ứng dụng thực tế của Ceramic PCB

Nhờ những ưu điểm vượt trội, Ceramic PCB hiện diện trong các lĩnh vực khắt khe nhất:

• Chiếu sáng LED: Đèn LED công suất cao cho ô tô, đèn đường và đèn nhà xưởng cần tản nhiệt nhanh để tránh suy giảm quang thông.

• Năng lượng mới: Hệ thống quản lý pin xe điện, bộ biến tần năng lượng mặt trời.

• Hàng không vũ trụ & Quân sự: Các hệ thống điều khiển vệ tinh, Radar tầm xa, cảm biến nhiệt độ cao.

• Y tế: Thiết bị chẩn đoán hình ảnh cao cấp đòi hỏi độ ổn định tuyệt đối.

• Viễn thông: Bộ khuếch đại tín hiệu 5G, các module thu phát sóng tần số cao.

6. Tại sao nên chọn Ceramic PCB thay vì FR4?

Mặc dù giá thành của Ceramic PCB cao hơn so với FR4 truyền thống, nhưng giá trị mà nó mang lại về lâu dài là rất lớn:

1. Giảm chi phí hệ thống tản nhiệt: Vì bản thân bảng mạch đã tản nhiệt tốt, bạn có thể loại bỏ hoặc giảm kích thước các bộ tản nhiệt (heat sink) và quạt làm mát cồng kềnh.

2. Tăng mật độ linh kiện: Khả năng cách điện và tản nhiệt tốt cho phép bố trí linh kiện dày đặc hơn, giúp thu nhỏ kích thước thiết bị.

3. Độ tin cậy tuyệt đối: Giảm thiểu rủi ro lỗi do nhiệt, giúp giảm chi phí bảo hành và sửa chữa.

Mạch in gốm (Ceramic PCB) không chỉ là một linh kiện, mà là một giải pháp công nghệ quan trọng giúp đẩy xa giới hạn của các thiết bị điện tử. Với khả năng dẫn nhiệt vượt trội, độ bền môi trường và hiệu suất điện môi cao, đây chính là sự lựa chọn hàng đầu cho các dự án công nghệ cao trong tương lai.
