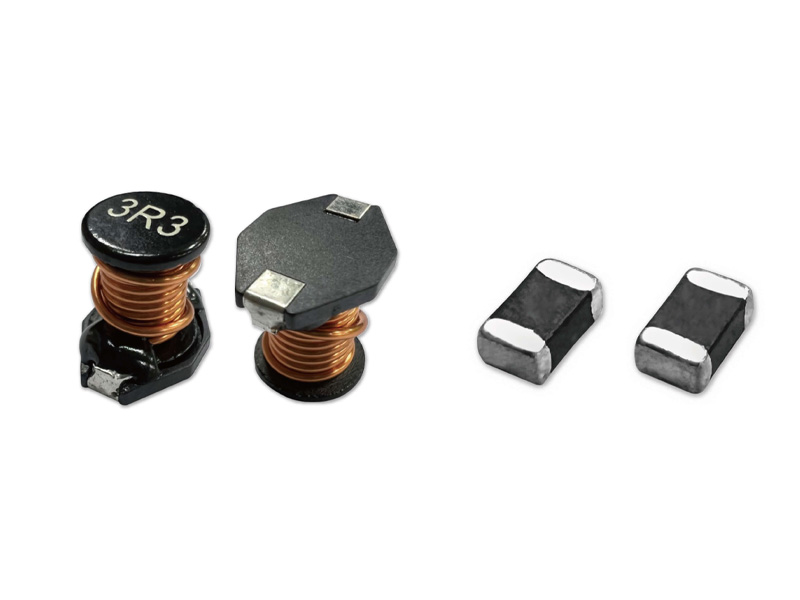

Sự khác biệt giữa cuộn cảm và hạt từ

1.1 Vật liệu

Vật liệu từ của cuộn cảm là lá chắn mở, và các đường sức từ đi qua lõi và một phần qua không khí; Vật liệu từ của hạt từ là khép kín, và hầu như tất cả các đường sức từ đều được bao bọc trong vòng từ, “sạch” hơn.

1.2 Đơn vị

Đơn vị của cuộn cảm là độ tự cảm “Henry”, và đơn vị của hạt là trở kháng “ohm”, thường là giá trị trở kháng ở 100MHz. Một điều quan trọng là ngay cả các hạt có cùng thông số cũng sẽ thay đổi rất nhiều về hiệu suất lọc, vì các thông số hạt đánh dấu trở kháng của một điểm tần số cụ thể và ngay cả khi trở kháng của điểm tần số này giống nhau, trở kháng ở tần số của các điểm khác sẽ thay đổi rất nhiều.

1.3 Trở kháng

Trở kháng của hạt là kết quả của tác động chung của điện kháng “XL” và điện trở “RL”, tần số thấp “X” chiếm ưu thế, tần số cao “R” chiếm ưu thế và cuộn cảm chủ yếu được sử dụng trong dải tần số thấp (dưới 50MHZ) và hạt chủ yếu được sử dụng trong ứng dụng lọc tần số cao, “R” sẽ hấp thụ nhiễu và chuyển thành nhiệt, vì vậy đơn vị hạt là “Ohm”.

1.4 Nguyên lý lọc

Nguyên lý lọc của cuộn cảm là chuyển đổi năng lượng điện thành năng lượng từ, sau đó chuyển đổi lại năng lượng từ thành năng lượng điện (nhiễu) hoặc bức xạ (EMI), trong khi hạt từ chuyển đổi năng lượng điện thành năng lượng nhiệt và hạt từ là các phần tử lọc “sạch” hơn

1.5 Lưu trữ năng lượng

Cuộn cảm là phần tử lưu trữ năng lượng có thể tự kích thích với tụ điện trong quá trình lọc, trong khi hạt là phần tử tiêu thụ năng lượng “R” và không tự kích thích khi hoạt động kết hợp với tụ điện.

1.6 Dòng điện

Cuộn cảm và hạt đều có thông số dòng điện định mức, điểm khác biệt là khi dòng điện vượt quá dòng điện định mức, giá trị độ tự cảm hiệu dụng của độ tự cảm sẽ giảm và hạt có thể bị cháy trực tiếp.

1.7 Tương thích

Từ mức độ EMC (tương thích điện từ), vì hạt có thể chuyển đổi tiếng ồn tần số cao thành năng lượng nhiệt, nên nó có chức năng chống bức xạ rất tốt, là thiết bị chống EMI thường được sử dụng, thường được sử dụng với bộ lọc tín hiệu giao diện người dùng, lọc nguồn, v.v.

1.8 Điện trở

Cả hạt và cuộn cảm đều có điện trở DC và điện trở DC của hạt nhỏ hơn điện trở DC của cuộn cảm có cùng hiệu suất lọc, do đó, độ sụt áp trên hạt nhỏ hơn khi sử dụng để lọc nguồn.

Điểm chung với cuộn cảm và hạt từ

2.1 Dòng điện định mức

Khi dòng điện định mức của cuộn cảm vượt quá dòng điện định mức của nó, giá trị độ tự cảm sẽ giảm nhanh chóng, nhưng thiết bị cuộn cảm có thể không bị hỏng; Khi dòng điện hoạt động của hạt vượt quá dòng điện định mức của nó, nó sẽ gây ra thiệt hại cho hạt.

2.2 Điện trở DC

Khi được sử dụng trong mạch cung cấp điện, có một dòng điện nhất định trên đó và nếu điện trở DC của cuộn cảm hoặc bản thân hạt lớn, sẽ tạo ra một mức sụt áp nhất định. Do đó, trong quá trình lựa chọn, cần phải chọn một thiết bị có điện trở DC nhỏ.

2.3 Đường cong đặc tính tần số.

Hồ sơ nhà sản xuất cho cuộn cảm và hạt có kèm theo đường cong về đặc tính tần số của thiết bị. Trong quá trình lựa chọn, cần tham khảo cẩn thận các đường cong này để chọn thiết bị phù hợp. Khi áp dụng, hãy chú ý đến tần số cộng hưởng của nó.
